USOS Y APLICACIONES DEL GAS R-290 Y R-600A



En la actualidad el uso de los fluidos refrigerantes naturales esta creciendo rápidamente, en el mercado sobresalen los hidrocarburos R-600a ERKA (Isobutano) y el R-290 ERKA (propano).

El mercado se está expandiendo, ya que estos hidrocarburos tienen características positivas para el medio ambiente, como:

·        No perjudican la capa de ozono

·        Tienen impacto prácticamente cero en el calentamiento global.

·        Presentan desempeño muy bueno, comparados a otras opciones de fluidos refrigerantes.

Actualmente, Química  Marcat te ofrece estas dos alternativas de fluido refrigerantes, R-600a y el R-290.

Gas R-600a

El gas R-600a es un posible sustituto para otros refrigerantes que tienen un impacto ambiental, a través de los refrigeradores domésticos. El gas R-600a de la marca ERKA tiene un nulo potencial de daño a la capa de ozono y un potencial del calentamiento global insignificante, además de que es una sustancia que forma parte de gases provenientes de fuentes naturales como lo son los pozos petroleros, por lo que es un refrigerante natural.

Los nuevos refrigeradores domésticos ya utilizan el gas R-600a como sustituto a los gases (R-134a y R-12), esto debido a que este sustituto cuenta con una buena eficiencia energética, pero con algunas características distintas, esto implica que el diseño del sistema de refrigeración se debe adaptar (Danfoss, 2001).

Las características de gas R-600a son diferentes a las del gas R-134a. Algunas de las características que más destacan son:

1.    Tiene una buena capacidad de enfriamiento aun trabajando con elevadas temperaturas de condensación.

2.    Solo se requiere un 20 - 45% de carga de gas R-600a ERKA para igualar la potencia completa de una carga de R-134a.

3.    Cargas inadecuadas producen altos consumos de energía.

La principal diferencia entre el R134a y R600a se encuentra en el nivel de presión, el cual es más bajo, esta característica da una buena capacidad de enfriamiento incluso con altas temperaturas de condensación.

Mientras que la única desventaja del R-600a es su inflamabilidad. Esto implica un manejo exclusivo de precauciones de seguridad, para que no se produzca un accidente, se deben cumplir con dos condiciones, las cuales son: una mezcla adecuada de gas y aire, y una alta temperatura, aunque en la actualidad los compresores para R-600a tienen protectores internos.

El procedimiento de recarga de R-600a en un refrigerador es muy sencillo, pero sin embargo se deben cumplir todos los pasos y con las medidas de seguridad recomendadas.

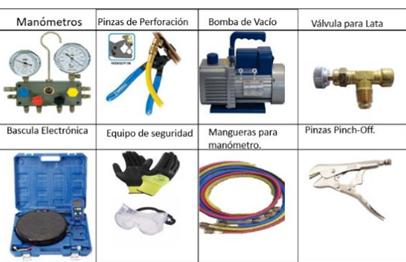

Las herramientas que se utilizan para la recarga de gas son:

Teniendo una vez las herramientas anteriores, los pasos a seguir son:

1.    Descarga de Gas Refrigerante Erka R-600a: perforar el filtro con las pinzas de perforación, conectar a la bomba vacío sacar manguera de la bomba vació hacia el exterior, tiempo aproximado 5 minutos.

2.    Cortar tubos del filtro sin flama y arrancar el equipo: Retirar el tubo capilar y arrancar el equipo por 2 minutos para asegurar que salga el remanente, tiempo aproximado 3 minutos.

3.    Cambio de compresor/Filtro, por método de flama: Si se requiere de un cambio de compresor a partir de este momento puedes hacerlo de manera segura utilizando el Mapp Gas ERKA, para retirar las uniones de soldadura, también podrás colocar el nuevo filtro, para sellar el sistema de unidad refrigerante.

4.    Soldar la válvula de carga: Retirar el tapón de la válvula antes de soldar, tiempo aproximado 3 minutos.

5.    Realizar el vacío en el sistema por 10 minutos.

6.    Carga de Gas Refrigerante ERKA R-600a.

En este proceso se deberá seguir los siguientes pasos:

·        Conectar la báscula al manómetro de alta.

·        Se coloca la válvula de servicio a la lata y se conecta con una manguera en la entrada de la báscula, además de colocar la lata en la báscula.

·        Encender la báscula, se abre la válvula de la lata, se programa la carga a realizar, se presiona Inicio y se pone en marcha el equipo de refrigeración.

·
Una vez que la báscula termine la carga programada, se cerrará automáticamente la válvula de báscula, dejar trabajar el equipo por 2 min más para que absorba el remanente de gas que queda en las mangueras.

7.    Sellado del sistema: Con ayuda de las Pinzas Pinch-Off se obstruye el paso de gas se corta el tubo y se procede a soldar, tiempo aproximado 2 minutos.

8.    Revisión de fugas: Realizar rutina de revisión de fugas de gas refrigerante en la unidad, tiempo aproximado 4 minutos. (ServiPlus)

Gas R-290

El gas R-290 o propano, es un hidrocarburo utilizado como refrigerante en refrigeradores domésticos o en aparatos pequeños de refrigeración comercial y máquinas expendedoras.

Por su bajo impacto ambiental y sus propiedades termodinámicas el uso del gas R-290 va cada día en aumento, ya que es un posible sustituto para otros refrigerantes. Tiene un potencial cero de destrucción de la capa de ozono y un potencial de calentamiento global insignificante, esto porque procede del petróleo, se le considera un gas natural.

El gas R-290 ERKA, por su disponibilidad ha sido debatido para reemplazar a los clorofluorocarbonos. El propano para esta aplicación, debe tratarse con cuidado debido a su inflamabilidad (Danfoss, 2001).

El procedimiento de recarga de R-290

1.    Descarga de Gas Refrigerante Erka R-290: perforar el filtro con las pinzas de perforación, conectar a la bomba vacío, sacar manguera de la bomba vacío hacia el exterior, tiempo aproximado 5 minutos.

2.    Cortar tubos del filtro sin flama y arrancar el equipo, tiempo aproximado 3 minutos.

3.    Cambio de compresor/Filtro, por método de flama: si se requiere de un cambio de compresor a partir de este momento puedes hacerlo de manera segura utilizando el Turner, retirar las uniones de soldadura, también podrás colocar el nuevo filtro y sellar el sistema de unidad refrigerante

4.    Soldar la válvula de carga, tiempo aproximado 3 minutos

5.    Realizar el vacío en el sistema por 10 minutos

6.    Carga de Gas Refrigerante ERKA R-290

En este proceso se deberá seguir los siguientes pasos:

·         Conectar la báscula al manómetro de alta presión.

·       Se coloca la válvula de servicio a la lata y se conecta con una manguera en la entrada de la báscula

·         Encender la báscula, se abre la válvula de la lata, se programa la carga a realizar, se presiona Inicio y se pone en marcha el equipo de refrigeración.

·         Una vez que la báscula termine la carga programada, se cerrará automáticamente la válvula, dejar trabajar el equipo por 2 minutos más para que absorba el remanente de gas que queda en las mangueras.

7.    Sellado del sistema: Con ayuda de las Pinzas Pinch-Off se obstruye el paso de gas se corta el tubo y se procede a soldar, tiempo aproximado 2 minutos.

8.    Revisión de fugas: Realizar rutina de revisión de fugas de gas refrigerante en la unidad, tiempo aproximado 4 minutos (ServiPlus).

Si se carga el R-290 sin haber cambiado el sistema de refrigeración, la cantidad de gas refrigerante en gramos será mucho más pequeña. La carga máxima de acuerdo con las regulaciones de seguridad es de 150 g para muebles refrigerados y aplicaciones similares, las cuales corresponden a 360 g de R-22 O R-404a.

Química Marcat ofrece el propano (R-290 ERKA) y el Isobutano (R-600a ERKA) como alternativa para la refrigeración doméstica e industrial y autocontenida comercial. La oferta actual en el mercado de estos refrigerantes en presentaciones óptimas para la recarga de equipos no es adecuada para los técnicos de servicio, por lo cual la línea de producción con equipo de llenado de gas refrigerante al vacío y llenado de latas, con el que cuenta Química Marcat actualmente, podrás encontrar el gas R-290 y el gas R-600a disponibles en presentaciones: granel, cilindros no retornables y latas (Portilla, 2019).

Referencias

Danfoss. (2001). Aplicación práctica del refrigerante R600a.

ServiPlus. (s.f.). visualizador.serviplus.com.mx. Obtenido de visualizador.serviplus.com.mx

Portilla, L. F. (2019). CASOS DE ÉXITO SOBRE LAS ALTERNATIVAS DE LOS HFC. Ciudad de México: SEMARNAT, Gobierno de México.
